常见故障速查指南，快速降低设备停机率

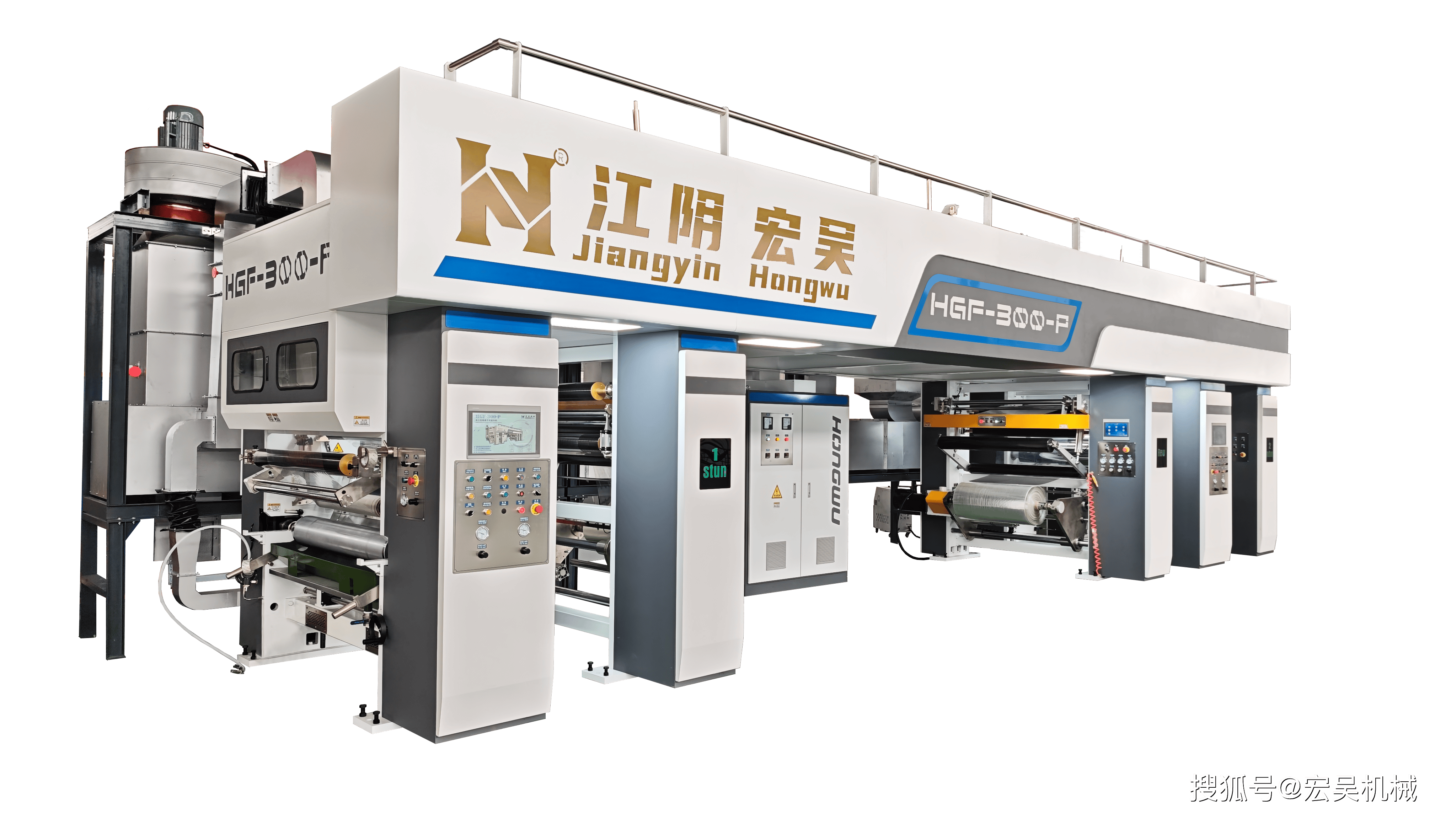

结合高精度电子轴传动干式复合机（如单工位五电机/双工位八电机机型）的软硬件运行逻辑，我们为您整理了这份常见故障速查指南。本指南采取“现象  根源  快速对策”的结构，帮助一线操作工在现场精准定位、快速通关，有效降低停机率。

一、 张力与走料类故障

故障现象 1：基材在烘箱出口或复合前突然剧烈抖动、松弛

• 根本原因：
• 放卷或收卷端的摆臂浮动辊机械轴承有异物卡顿，导致响应发生滞后。
• 低摩擦气缸的初始气压设定偏离了黄金平衡点，未能对高速升降速时的微小波动进行动态补偿。
• 同步带或联轴器松动，导致伺服电机与传动轴之间产生了微小的“速度差”。
• 快速对策：
• 检查摆臂顺畅度：手动扳动浮动辊摆臂，确认其转动滑润、无死角。
• 复位气压平衡：检查精密气缸的气路，确保气压稳定，配合高分辨率编码器重新设定零位。
• 紧固传动件：停机检查该分段电机的同步带张紧度，确保全电子轴同步传动的精准度。

故障现象 2：基材频繁向单侧跑偏，自动纠偏（EPC）频繁报警

• 根本原因：
• 一放、二放或烘箱出料口的自动纠偏探头（超声波或光电）表面粘有飞扬的灰尘或残留胶水，导致信号失真。
• 某一侧的压合胶辊硬度不均或出现局部磨损，导致两端机械增力不平衡，在走料时产生了横向的滑移分力。
• 材料本身存在严重的“荷叶边”或厚薄不均。
• 快速对策：
• 清洁探头：立即用干净的软布擦拭整机3套纠偏装置的探头表面。
• 校准横向压力：通过气压表及高效机械增力机构，反复调整胶辊两端的气缸行程，确保全幅宽（600～1250mm）范围内受力绝对等压。
• 手动干预基材：若因材料本身缺陷，可适当调整前级纠偏的灵敏度，或在允许范围内微调开卷轴的轴向位置。

二、 涂布与复合品质类故障

故障现象 3：复合膜表面出现周期性、规律性的小白点、白斑或气泡

• 根本原因：
• 压合柔辊（橡胶辊）表面因长期加工窄幅订单，留下了永久性的横向压痕或局部凹陷，切换到宽幅时导致该位置胶水无法完全转移。
• 网纹涂胶辊的轴承磨损，导致在 200~300 m/min 高速旋转时发生微小跳动，造成涂胶不均。
• 快速对策：
• 应急位置微调：在紧急生产无法立即换辊时，可利用独立的异步伺服电机微调网纹辊与主拉料辊的线速度比（微量过喂），提高胶水转移率。
• 调整刮刀角度：采用微气压重新调校刮刀，用塞尺严格检查刮刀两端与网纹辊的平行度，确保全幅宽刮胶力度均一。
• 临时提高流平性：提高主钢辊模温机温度（控制在 ），并开启预热辊，利用热交融作用使干胶膜二次熔融流平，赶出夹带的空气。

故障现象 4：下机膜出现纵向波浪状死褶（隧道效应），熟化后局部脱层

• 根本原因：
• 张力配比犯了“内紧外松”或“刚柔不均”的禁忌。例如高弹性膜（PE）二放张力给得太大，下机后强烈回缩，导致刚性膜（PET）被拱起。
• 烘箱前段温度过高，胶水表面结皮，导致内部溶剂无法彻底挥发，残留溶剂在复合区瞬间气化顶开胶层。
• 快速对策：
• 优化张力配比：立刻降低高弹性膜的二放张力，使其在“保证不皱的最低限度”下进辊；对刚性膜适当给足张力。
• 修正烘箱温阶：将 9 米 3 段全不锈钢烘箱微调为递进式阶梯控温（一区  二区  三区 ），同时将最高 50% 的热风回用与排风系统开至最大，强制消除溶剂残留。
• 调整收卷锥度：在触摸屏上将收卷锥度（Taper）设定在 15%～25%，实行“前紧后松”，给料卷内部留出合理的呼吸空间。

三、 电气、能耗与安全类故障

故障现象 5：高速运行中设备突然紧急停机，HMI触摸屏弹出“断料报警”

• 根本原因：
• 基材确实在烘箱内部或放卷端发生拉断。
• 断料检测传感器被飞散的边料、胶水残渣遮挡，或者由于机械振动导致接线端子松动，引发信号闪断（误报）。
• 快速对策：
• 观察安全联动反应：得益于符合多国生产标准的电气安全防护，好设备在断料后所有压合胶辊应已自动抬起。检查烘箱内薄膜是否烤焦，并严禁在排风未开时强行启动机器。
• 清理/紧固传感器：如薄膜完好，立即清理断料传感器的探头，并打开控制柜，紧固工业级 PLC（汇川或松下品牌）和变频器的相关接线端子。
• 保压检查：宏吴机械设备具备“停机后张力系统依然保持保压绷紧”的功能，利用此状态重新拉直材料，复位报警后即可快速二次启速。

故障现象 6：主电柜耗电量数据异常飙升，烘箱加热效率下降

• 根本原因：
• 烘箱门边的高温密封条严重老化或发生破损，导致热量大量外泄，“跑冒滴漏”严重。
• 热风回用与热交换系统的风阀因长期未保养被胶溶剂结晶堵塞，导致无法实现最高 50% 的能量内循环，电加热管不得不全负荷空转。
• 快速对策：
• 密封点检：用手触摸全不锈钢烘箱的外壳和视窗边缘，发现明显烫手或漏风处，在停机间歇立即更换密封条。
• 清理风道阀门：检查集中进/排风系统的阀门开度，疏通热交换器风路，恢复绿色低耗的控能标准。

四、 车间“防停机”管理两招

1. 善用工艺配方系统：
2. 反复调机、试错是导致停机率高、材料浪费的大头。针对铝箔复合、特厚材料等高难度结构，一旦现场摸索出“黄金张力、锥度与阶梯温度参数”，班长应立刻在双工位机型（如HWGF-K型）的工艺配方系统中一键保存。下次开机时直接导出调用，新手也能实现标准化、零调整开机。
3. 雷打不动落实“班后复位”：
4. 每班下班前，必须使用专用清洗剂洗净网纹辊网穴，防止结皮；同时务必气动抬起所有压合胶辊，放松刮刀压力。这一举动能杜绝 80% 以上因橡胶辊形变、硬化导致的次晨开机“气泡、跑偏、死皱”故障，从源头上保障设备的长效寿命与高剥离强度。
